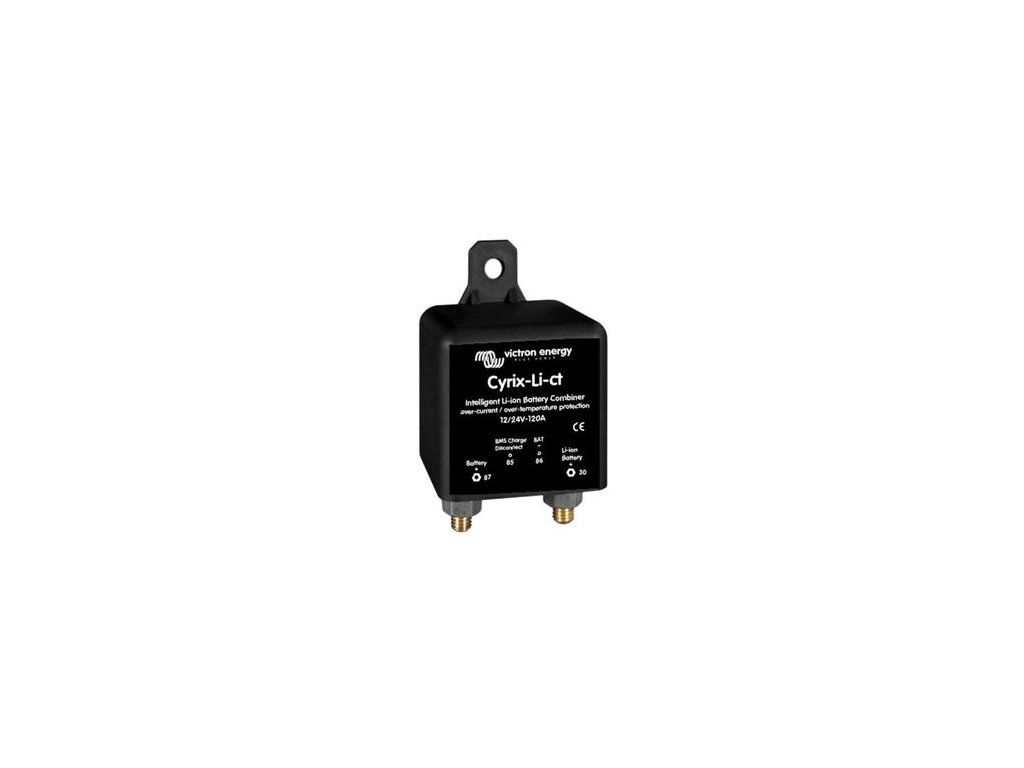

Konektor batérie Cyrix-Li-ct 12/24V 120A

Podrobný popis

Princíp činnosti Cyrix-Li-ct je podobný ako v prípade Cyrix-ct.Cyrix-Li-ct paralelne spája olovený štartovací akumulátor a prevádzkovú LiFePO4 batériu:- keď je aktívny výstup BMS "Charger" a zároveň:- keď je detekované napätie 13,4 V (resp. 26,8 V) alebo viac na jednom z akumulátorov, Cyrix-Li-ct okamžite odpojí akumulátory:- ak je výstup BMS "Charger" neaktívny z dôvodu vysokého napätia alebo teploty článkov akumulátora LiFePO4 a/alebo- ak napätie akumulátora klesne pod 13,2 V.Funkcia "Start assist":krátky dvojitý kontakt na záporný pól batérie zapne relé na 30 sekúnd, pozri schému nižšie. integrovaná TVS dióda obmedzuje prípadné napäťové špičky, ktoré môžu vzniknúť pri odpojení relé Cyrix.
