Distribútor Lynx

Podrobný popis

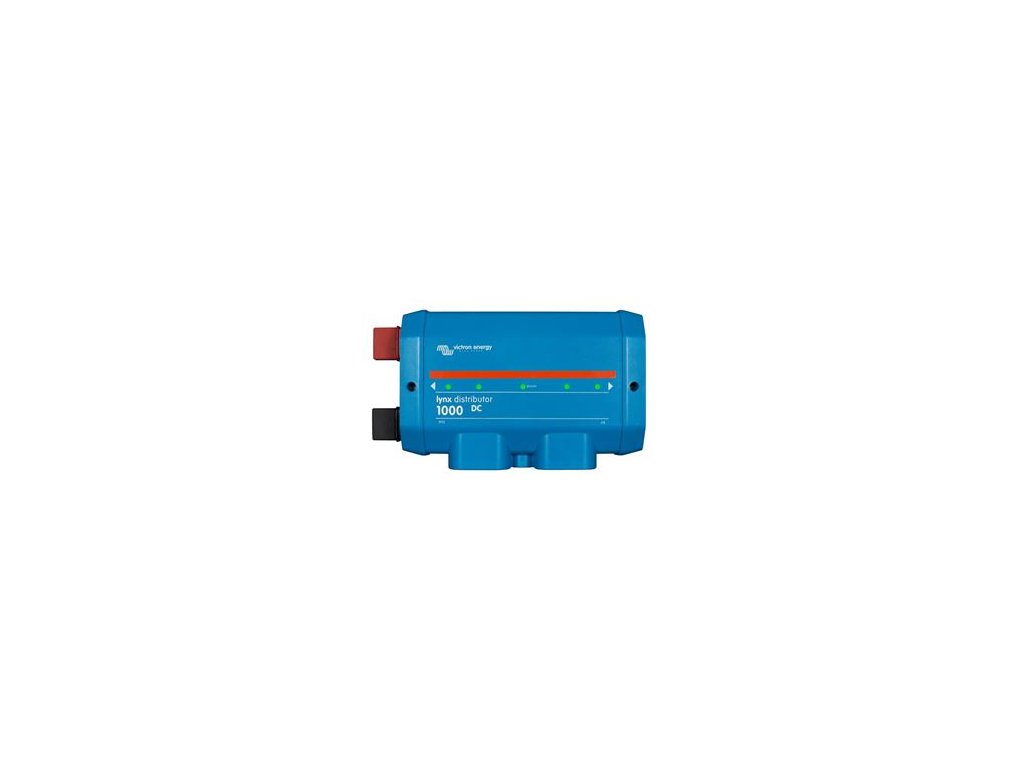

Rozdeľovací modul Lynx obsahuje kladnú a zápornú zbernicu a umožňuje pripojenie 4 jednotlivých obvodov, záťaží alebo skupín zariadení jednosmerného prúdu. Každý obvod jednosmerného prúdu je chránený vlastnou poistkou.Pre každú poistku je k dispozícii voliteľná funkcia LED, ktorá indikuje, či je poistka prepálená.Na použitie LED indikácie prepálenej poistky je potrebné pripojenie k bočníku Lynx. Bočník Lynx Shunt poskytuje napájanie distribútora Lynx pre vnútornú elektroniku. na pripojenie bočníka Lynx Shunt k distribútoru Lynx sa používa kábel s konektormi RJ11. Tento kábel RJ11 sa dodáva spolu s distribútorom v krabici. Na bočníku Lynx Shunt sú dva porty a môžete použiť jeden z nich. keď je všetko v poriadku, svieti len centrálna zelená LED dióda. Keď je poistka poškodená alebo chýba, centrálna LED dióda a LED dióda poškodenej poistky sa rozsvietia na červeno. Ak nepoužívate všetky pripojovacie svorky, musíte na ne nainštalovať poistky alebo prepojky, aby sa červené LED diódy vypli. poistky nie sú súčasťou dodávky.
