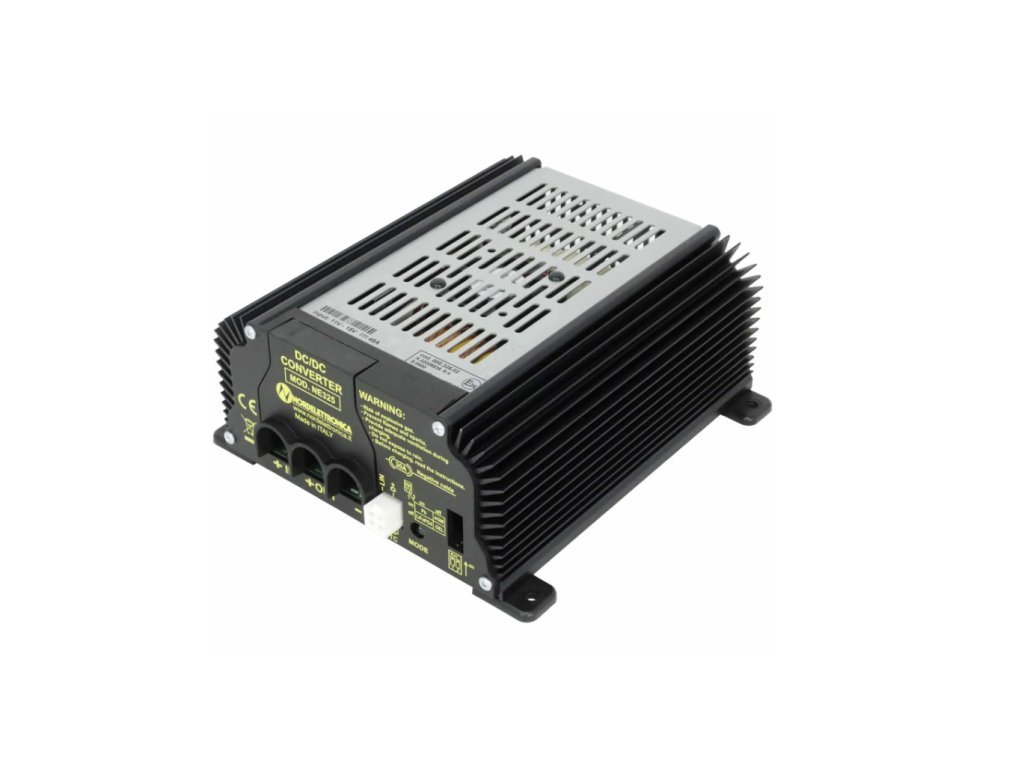

DC/DC menič, nabíjací zosilňovač NE325-40A 12V

Podrobný popis

Posilňovač nabíjania s prídavným napájaním DC/DC menič Nordelettronica NE325-40A je nabíjací booster na nabíjanie napájacieho akumulátora cez alternátor.

Alternátory v motoroch Euro 6 často dodávajú nabíjacie napätie, ktoré je príliš nízke, takže na nabíjanie napájacieho akumulátora počas jazdy je potrebný posilňovač nabíjania. U lítiových batérií s ich veľmi nízkym vnútorným odporom je tiež nutný zosilňovač nabíjania, ktorý obmedzuje nabíjací prúd alternátora a chráni systém pred prehriatím alebo poškodením. DC/DC menič funguje iba za jazdy vozidla. Toho je dosiahnuté prostredníctvom aktivačného vstupu („D+ DC/DC“), ktorý je pripojený k zapaľovaniu vozidla.

Použitie ako nabíjačka:

• Posilňovač nabíjania funguje ako nabíjačka batérie, keď je výstup pri zapnutí pripojený k batérii.
• V závislosti od typu batérie sa nabíjací algoritmus nastavuje pomocou DIP prepínača.
• Pri zapnutí signalizuje zelená blikajúca LED, ktorý algoritmus bol zvolený.
• Nabíjačka batérií pracuje podľa charakteristiky IUoU.
• Po dosiahnutí menovitého nabíjacieho napätia pôsobí následné udržiavacie nabíjanie proti samovybíjaniu batérie.
• K nabíjačke je možné pripojiť teplotný snímač a pripevniť ho k batérii za účelom optimalizácie zvoleného nabíjacieho algoritmu na základe nameranej teploty batérie.

Použitie ako napájací zdroj

• Zosilňovač nabíjania funguje aj ako zdroj, pokiaľ nie je výstup pri zapnutí pripojený k batérii.
• V tomto režime je výstupné napätie pevne nastavené na 13,8V a maximálny trvalý prúd je 40A.



Viacnásobná ochrana

• Pre bezpečnú prevádzku je Nordelettronica NE325-40A chránený proti skratu, preťaženiu, prepätiu a prehriatiu.
• Voliteľne použitý teplotný senzor tiež chráni batériu pred prehriatím.
• Systém je vybavený poistkou 30 A na zápornom póle.
• S triedou ochrany IP20 je nabíjací booster chránený proti kontaktu s prstami a stredne veľkými pevnými cudzími telesami (priemer ≥ 12 mm), ale nie proti kontaktu s vodou.

Technické parametre:

Trvalý prúd: 40 A

Rozmery: 167 x 170 x 73 mm

Vstupné napätie (DC): 11-15V

Hmotnosť: 1,3 kg

Účinnosť: 90 %

Trieda ochrany: IP20
